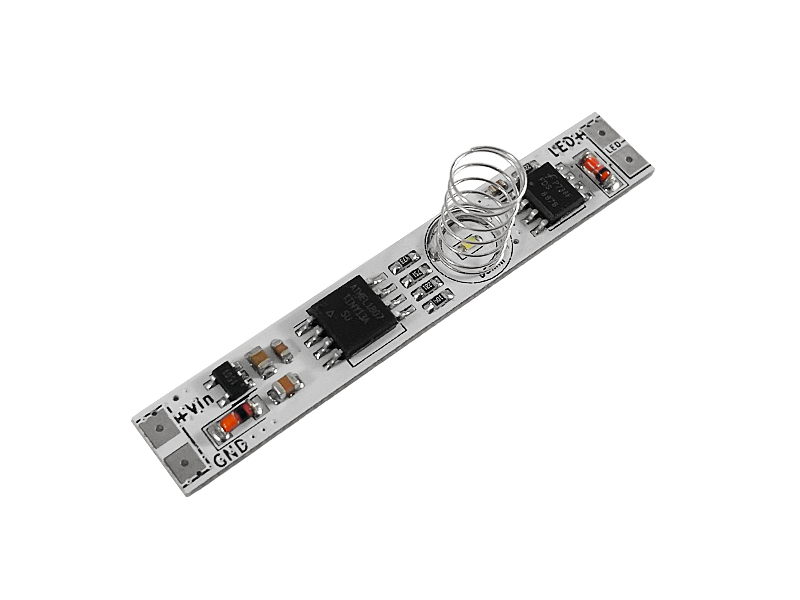

Лінійка М296.3 і М296.3А - це поліпшення серії М296 і М296А - поліпшена стабільність роботи за рахунок схемотехнічних рішень; - поліпшений тепловий режим за рахунок застосування двосторонньої друкованої плати; - застосована біла світлодіодна маска; - зменшена ширина плати до 8 мм. Технічна специфікація Позначення М296.3-10W - диммер з функцією моментального включення / вимикання освітлення, з довжиною пружини-сенсора - 10/20 мм. Обрана яскравість світіння зберігається навіть при повному відключенні живлення світильника і буде відновлена при його повторному включенні. Галузь застосування - Сенсорний диммер M296.3 призначений для установки в алюмінієвий профіль, спільно зі світлодіодною стрічкою на 12 або 24 вольта, і встановлюється під світлорозсіювачі. Диммер забезпечує функції миттєвого включення / вимикання освітлення, і плавного керування яскравістю, через дотик до світлорозсіювача, в місці розташування сенсора, короткочасно або довгостроково. - Диммери можуть використовуватися зі світлодіодною стрічкою, або зі світлодіодними світильниками на 12В або 24В, і максимальним струмом споживання до 5А. - Диммери також можуть бути використані для вбудовування в корпусні конструкції і меблі. Технічні характеристики - Напруга живлення: 12 / 24VDC - Максимальний струм навантаження: 5А. - Максимальна товщина світлорозсіювача - 2 мм. Увага ! Максимальний струм навантаження можливий тільки при достатньому охолодженні сенсорного димера. Не можна використовувати диммер на великих токах без установки на охолоджуючий металевий профіль. Робота диммера При подачі живлення на диммер, загоряється світлодіод підсвічування сенсора, і горить весь час, поки живлення подано на диммер, підсвічуючи область дотику. При короткочасному дотику до області дотику відбувається включення LED-стрічки або LED-світильника з яскравістю, збереженої в мікроконтролері. При наступному короткочасному дотику диммер вимкне освітлення. Тривалий, понад 550ms, дотик дозволяє плавно керувати яскравістю. Утримуйте палець на області торкання до тих пір, поки не встановиться необхідний рівень яскравості. Перше після подачі живлення тривалий дотик зменшує яскравість плавно до мінімального рівня. Повторне - збільшує яскравість до максимуму. Після відпускання пальця від сенсора значення яскравості буде збережено до наступного тривалого торкання. Встановлене значення яскравості залишиться незмінним, навіть якщо живлення було від&aposєднано від діммера. Серія M296.3: Короткий дотик - швидке включення / вимикання Установка диммерів в світлодіодний профіль і їх використання Диммери встановлюються між блоком живлення і світлодіодною стрічкою на самому початку профілю. З&aposєднання між диммером, блоком живлення і стрічкою виконується за допомогою пайки. У лінійці передбачено два типорозміри пружин: 10мм або 20мм. У профілях малої висоти слід використовувати диммери з пружиною 10мм. Забороняється: - Подавати напругу, що перевищує 12/24 Вольт. - Навантажувати пристрій струмами, що перевищують 5 Ампер. - Використовувати LED-стрічку 12V, при живленні диммера від джерела живлення 24V, і навпаки. - Розміщувати модулі у вологих, чи не ізольованих приміщеннях, де може створюватися конденсат на модулі і його провідниках. - Розміщувати модулі в теплоізолюючих матеріалах, при роботі на максимальних навантаженнях.
