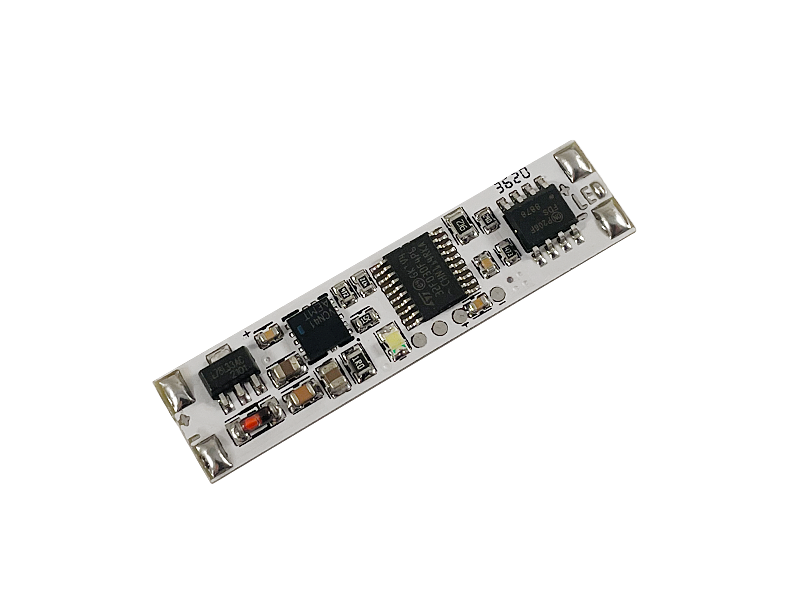

M311S - Оптичний
датчик для профілю Галузь застосування: - Оптичні
датчики серії M311 призначені для управління світлодіодною стрічкою помахом руки, встановлюється в алюмінієвий профіль під розсіювачами або в спеціальні ніші з вирізом для сенсора. У першому випадку працюють на відстані до 4 см від розсіювача і можуть замінити інші сенсорні диммери, які працюють ненадійно з рифленими, товстими і іншими складними розсіювачами. У разі застосування відкритого датчика без розсіювача або з отвором під сенсор, оптичний вимикач може працювати на відстані до 8 см від сенсора. - Датчики серії M311 можуть використовуватися в якості сенсорів освітлення дзеркал крізь отвір в амальгамі діаметром 6мм і більш при товщині скла 4 мм. Матова поверхня отвору не перешкоджає роботі сенсора. - Датчики M311S забезпечують плавне включення і виключення освітлення. Технічні характеристики: - Напруга живлення: 12VDC - Максимальний струм навантаження: 5A (60 Вт) - Управління: - коротка дія: наближення, дотик або помах руки (далі по тексту - дотик) - плавне включення / вимикання; - щоб уникнути помилкових спрацьовувань, після виконання дії звільніть область спрацьовування сенсора. - Швидкість реакції: менше 100 мс - Струм в режимі очікування: 20 мкА - Товщина світлорозсіювача: до 3 мм (прозорий, матовий, молочний, рифлений і інші види). - Товщина скла з матовою поверхнею: до 4 мм. Установка датчиків в світлодіодний профіль і їх використання: Датчики встановлюються між блоком живлення і світлодіодною стрічкою на самому початку профілю. З&aposєднання між датчиком, блоком живлення і стрічкою може бути виконано як за допомогою пайки, так і на роз&aposємах. При підключенні за допомогою пайки дроти від блоку живлення підводяться до контактів {GND / 12V}, а стрічка - до контактів {LED- / LED +} відповідно. - Використовуйте тільки якісні блоки живлення. - Плату оптичного вимикача необхідно зафіксувати в профілі (ніші) за допомогою двостороннього скотча або термоклею. - Пристрій може працювати з більшістю видів розсіювачів, але можливі комбінації товщини і прозорості, з якими робота не гарантується.
