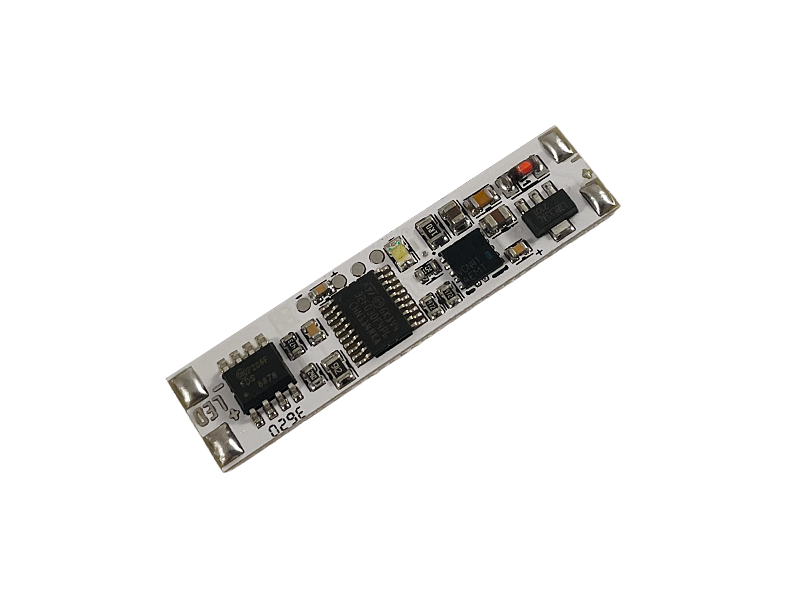

M311D - Оптичний
датчик для профілю Область застосування: - Оптичні
датчики серії M311D призначені для управління світлодіодною стрічкою помахом руки, встановлюється в алюмінієвий профіль під розсіювачач або в спеціальні ніші з вирізом для сенсора. У першому випадку працюють на відстані до 4 см від розсіювача і можуть замінити інші сенсорні диммери, які працюють ненадійно з рифленими, товстими і іншими складними розсіювачами. У разі застосування відкритого датчика без розсіювача або з отвором під сенсор, оптичний вимикач може працювати на відстані до 8 см від сенсора. - Датчики серії M311D можуть використовуватися в якості сенсорів освітлення дзеркал крізь отвір в амальгамі діаметром 6мм і більш при товщині скла 4 мм. Матова поверхня отвору не перешкоджає роботі сенсора. - Датчики M311D забезпечують плавне включення і виключення освітлення, а також ступінчасту (5-20-40-60-80-100%) установку рівня яскравості. Датчики обладнані світлодіодом підсвічування для полегшення управління. Технічні характеристики: - Напруга живлення: 12/24 VDC - Максимальний струм навантаження: 5 / 2,5A (60 Вт) - Швидкість реакції: менше 100 мс - Струм в режимі очікування: 7мА/12VDC Управління: - коротка дія: наближення, дотик або помах руки - плавне включення / вимикання; - тривала затримка руки над приладом на 3 і більше секунд переводять датчик в режим установки яскравості, в якому наступні помахи призводять до циклічності переключення яскравості світіння світлодіодної стрічки значенням в 5-20-40-60-80-100%; - після вибору рівня яскравості і звільнення області спрацьовування сенсора обрані значення зберігаються, якщо протягом 1,5 секунд ніяких змахів над датчиком не проводиться. Завершення запам&aposятовування сигнализируется миготінням світильника. - Товщина Світлорозсіювача: до 3 мм (прозорий, матовий, молочний, рифлений і інші види). - Товщина скла з матовою поверхнею: до 4 мм. Установка датчиків в світлодіодний профіль і їх використання - Датчики встановлюються між блоком живлення і світлодіодною стрічкою на самому початку профілю. З&aposєднання між датчиком, блоком живлення і стрічкою може бути виконано як за допомогою пайки, так і на роз&aposємах. - При підключенні за допомогою пайки дроти від блоку живлення підводяться до контактів {GND / +12/24V}, а стрічка - до контактів {LED- / LED +} відповідно. - Використовуйте тільки якісні блоки живлення. - Плату оптичного датчика необхідно зафіксувати в профілі (ніші) за допомогою двостороннього скотча або термоклею. - Пристрій може працювати з більшістю видів розсіювачів, але можливі комбінації товщини і прозоростей, з якими робота не гарантується.
